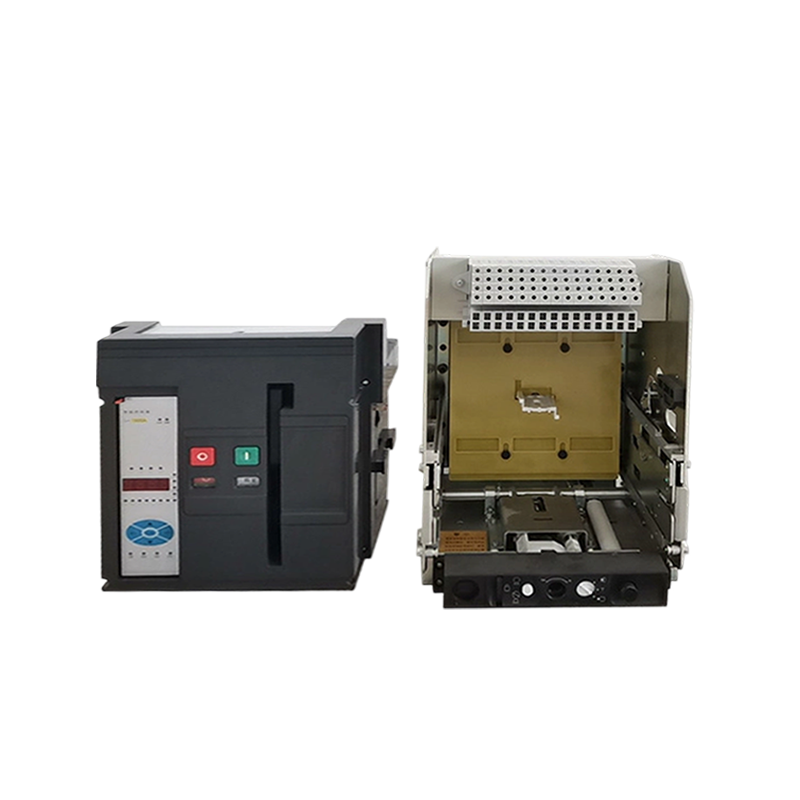

Универсальный автоматический выключатель KYW3-1600

1. Автоматический выключатель обеспечивает безопасную защиту, эффективное гашение и прерывание дуги, длительный срок службы электрооборудования и кратковременную устойчивость. 2. Автоматический выключатель доступен с различными контроллерами (DIP, LCD и LCD с связью). 3. Для удовлетворения потребностей клиентов доступен широкий спектр типов контактов вспомогательных цепей. 4. Размеры соленоида сброса пониженного напряжения, шунта и замыкания универсальны для всей серии. Функция отключения задержки пониженного напряжения имеет как регулируемую задержку, так и регулируемую задержку пониженного напряжения. 5. Автоматические выключатели доступны как в фиксированном, так и в выдвижном исполнении.Конструкция ящика надежна и уникальна: трехпозиционный блокировочный механизм, трехпозиционный дисплей стрелочного типа, трехпозиционный поворотный механизм разблокировки, механизм поворота для промежуточного положения и одноточечный механизм открывания двери безопасности. 6. Автоматический выключатель предлагает различные варианты проводки (горизонтальную, вертикальную и смешанную). 7. Комплексная и рациональная линейка продуктов:Три номинала тока кадра: 1600 А, 2500 А и 4000 А.Два типа прерываний: N стандартный тип прерывания для общего применения; H высокий тип прерывания для применений, требующих как высокой разрывной способности, так и высокой координации, особенно в промышленных условиях, где могут возникать очень высокие токи короткого замыкания. Это применимо и к электрическим системам с двумя трансформаторами, работающими параллельно.Доступен полный спектр высокопроизводительных характеристик AC690V.Продукция для автоматических выключателей подходит для: производителей OEM или ODM.

Получите предложение

ПРЕДЫДУЩАЯ:Универсальный автоматический выключатель KYW3-2500 ДАЛЕЕ:CH(S)-630 Съемное устройство

Параметр
Свяжитесь с нами

Список технических параметров KYW3-1600

Модель автоматического выключателя			KYW3-1600
Номинальный ток In (+40 ℃) (A)			200、400、630、800、1000、1250、1600
Номинальный ток N-полюса			100% лн
Номинальное рабочее напряжение Ue (В)			AC220/230/240、AC380/400/415、AC440/480、AC660/690
Номинальная частота f (Гц)			50/60
Номинальное напряжение изоляции Ui (В)			1000
Номинальное импульсно-выдерживаемое напряжение Uimp (кВ)			12
Полярный числовой полюс			3、4
Примечание о полном перерыве (мс)			≤25
Время закрытия: 2 (мс)			≤60
Номинальная предельная способность к прерыванию короткого замыкания Icu (эффективное значение) (кА)		AC220В/230В/240В AC380В/400В/415В	65
		AC440V/480V AC660V/690V	50
Номинальная рабочая способность отключения короткого замыкания Ics (эффективное значение) (кА)		AC220В/230В/240В AC380В/400В/415В	65
		AC440V/480V AC660V/690V	50
Номинальная краткосрочная производственная мощность I см (пиковое значение) (кА)		AC220В/230В/240В AC380В/400В/415В	145
		AC440V/480V AC660V/690V	105
Номинальный кратковременный выдерживаемый ток Icw (эффективное значение) 1с (кА)		AC220В/230В/240В AC380В/400В/415В	55
		AC440V/480V AC660V/690V	42
Операционная эффективность	Срок службы электричества (раз) Рабочая частота (20 раз/час)	AC220В/230В/240В AC380В/400В/415В	10000(200А~630А)、8000(800А~1250А)、6500(1600А)
		AC440V/480V AC660V/690V	8000(200А~630А)、5000(800А~1250А)、3000(1600А)
	Механический срок службы (раз) Рабочая частота (60 раз/час)	Не требующий обслуживания	10000
		Есть техническое обслуживание	20000
Метод установки		Фиксированный тип、Ящик-тип
Метод электропроводки основной цепи		Горизонтальная проводка, вертикальная проводка, смешанная проводка (верхняя горизонтальная и нижняя вертикальная), смешанная проводка (верхняя вертикальная и нижняя горизонтальная)
Габаритные размеры: Ш×Г×В(мм)		Фиксированный тип 3P	259×200,5×318
		Фиксированный тип 4P	329×200,5×318
		Ящик-тип 3P	282×305×351,5
		Ящик-тип 4P	352×305×351,5
Вес(кг)		Фиксированный тип 3P	22(200А~630А)	23(800А～1600А)
		Фиксированный тип 4P	34(200А~630А)	35(800А～1600А)
		Ящик-тип 3P	43(200А~630А)	44(800А~1600А)
		Ящик-тип 4P	56(200А~630А)	57(800А～1600А)

Примечание: 1. Полное время отключения: временной интервал от момента отключения выключателя до момента окончания времени дуги.

2. Время замыкания: Интервал времени от момента замыкания выключателя до момента соприкосновения всех контактов полюсов.
